CR-3D NanoXtruder

Beschreibung

CR-3D NanoXtruder (aka HextrudORT)

Der NanoXtruder basiert auf dem wunderbaren HextrudORT von MirageC welcher erstmals beim HevORT Projekt vorgestellt wurde. Wir haben den Extruder noch weiter optimiert und auf unsere Bedürfnisse angepasst.

Dank des ultraleichten Schrittmotors von LDO beläuft sich das Gesamtgewicht des Extruders inkl. Motor auf nur 140g! Der NanoXtruder ohne Motor wiegt nur 44g

Der Extruder verwendet ein Innenverzahnungsverhältnis von 3:1 zusammen mit präzisen und originalen BondTech Dual-Drive Antriebszahnrädern aus gehärtetem Stahl. Ganz gleich, ob Sie hochauflösende Drucke mit kleinen Düsen oder High-Flow-Drucke mit großen Düsen ausführen, der CR-3D NanoXtruder ist die richtige Wahl. Das Gehäuse ist mit dem industriellen 3D-Druckverfahren MJF hergestellt und ist in der Farbe Schwarz verfügbar.

Dual-Drive Kraftpaket

Die einzigartige Dual-Drive-Technologie sorgt für einen unterbrechungsfreien Materialfluss ohne Angst vor Zerkleinerung oder Rutschen, selbst unter den anspruchsvollsten Bedingungen.

Multi-Material-Fähigkeit

Der CR-3D NanoXtruder führt alle Materialien mit hoher Zuverlässigkeit zu, von glatten Nylons bis zu weichen TPU/TPE-Filamenten. Der Extruder ist für 1,75 mm Filamente ausgelegt. Der Filamentweg wird vollständig durch den Extruderkörper geführt und das Gehäuse hält sehr enge Toleranzen zu den Antriebszahnrädern ein, wodurch die Gefahr von Filamentfehlzuführungen bei erhöhtem Gegendruck im Hot End oder bei Verwendung hochflexibler Filamente verringert wird.

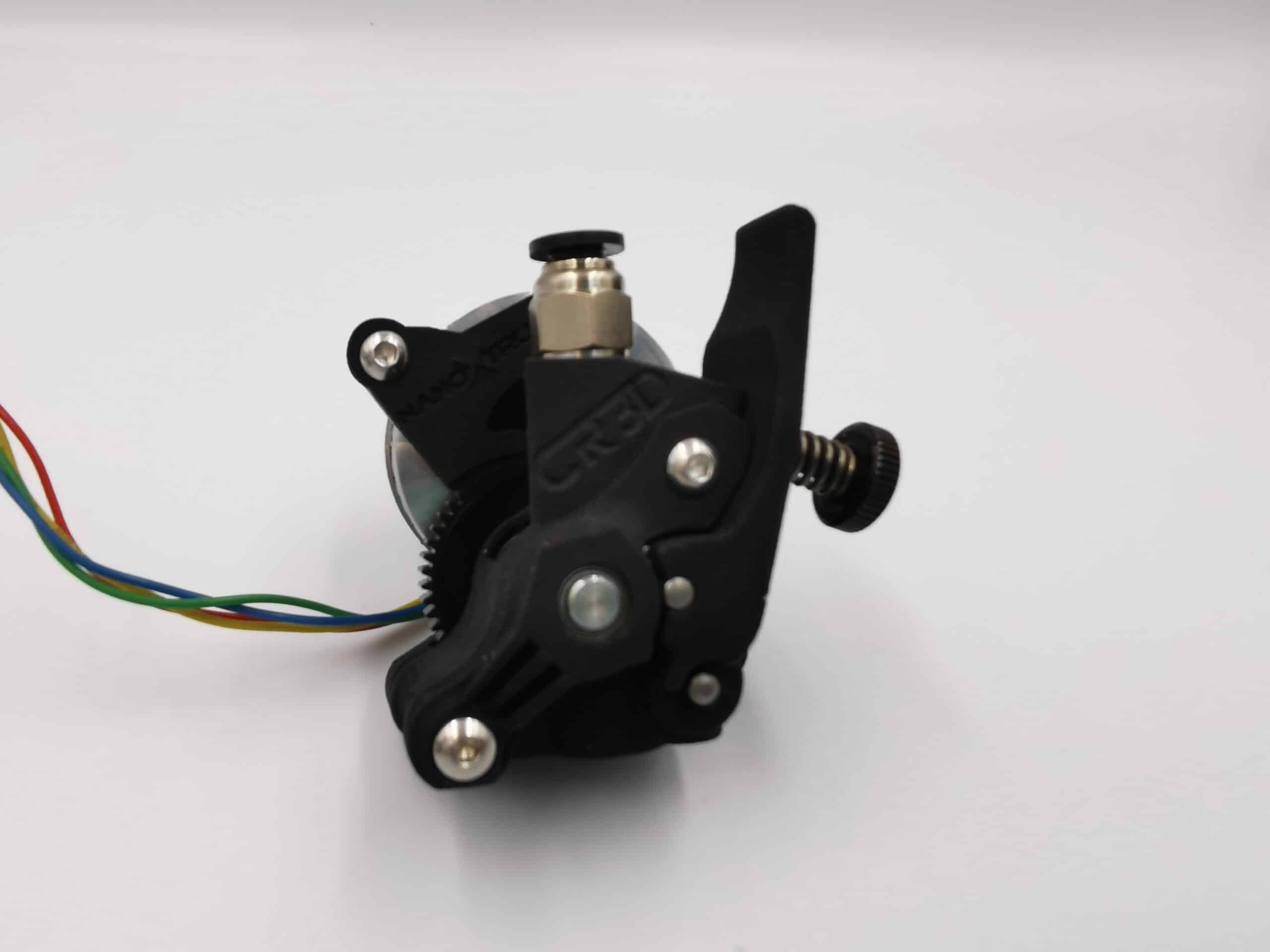

Einstellbare Spannung

Mit dem Rändelschraubenspanner kann der Anwender den von den Antriebszahnrädern auf das Filament ausgeübten Druck feinjustieren. Dies gibt Ihnen die Möglichkeit, den Druck nach Ihren Wünschen einzustellen und für die Art des verwendeten Materials zu optimieren.

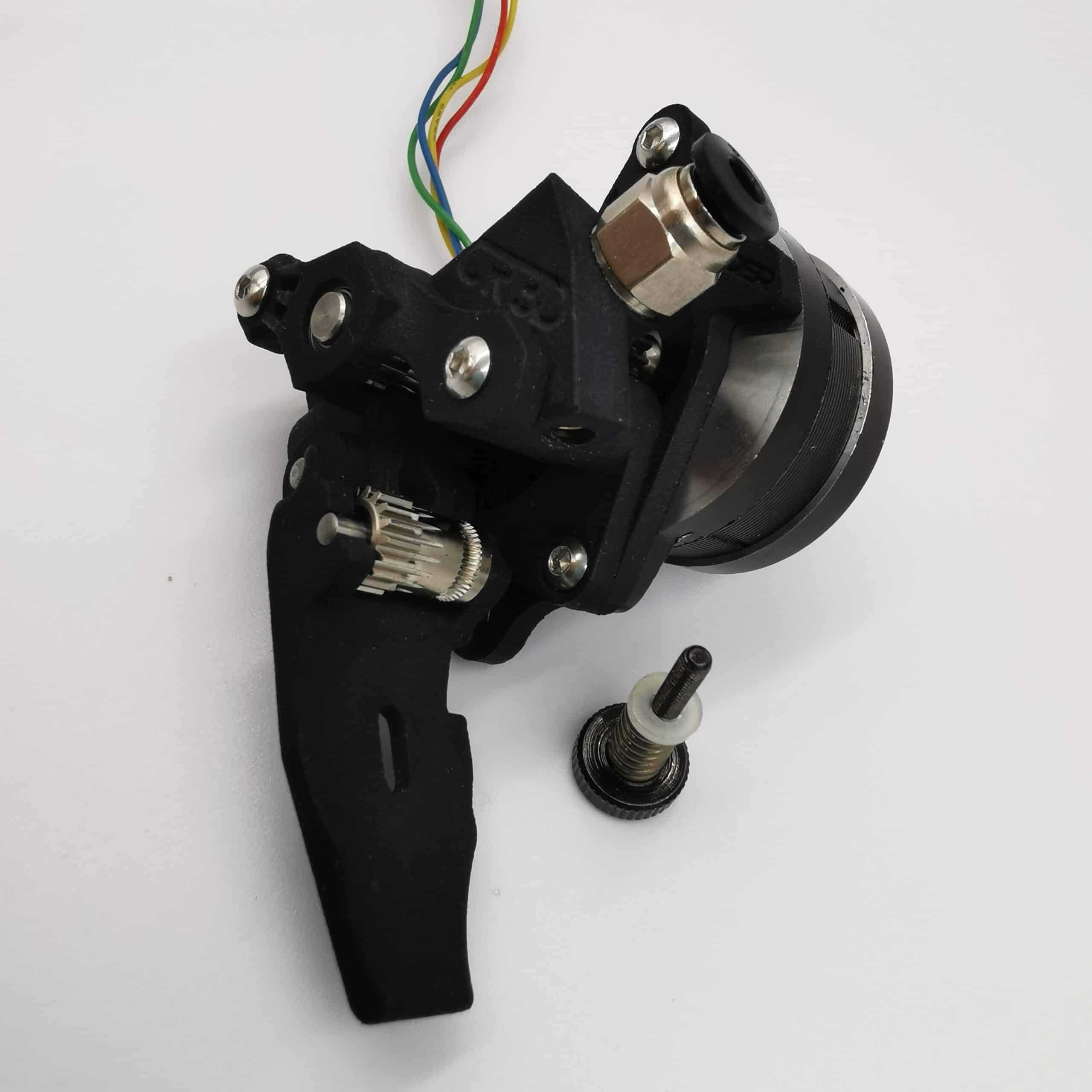

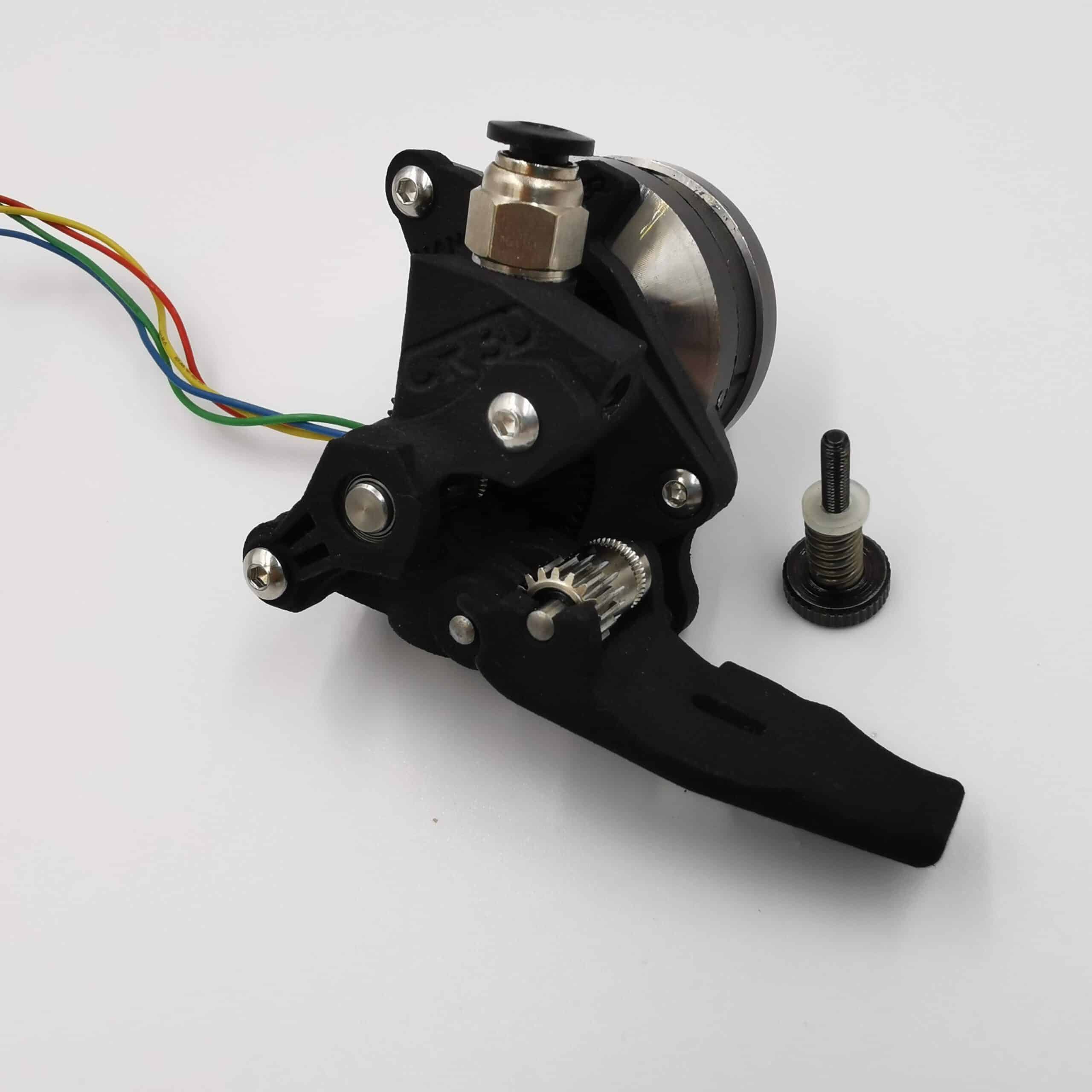

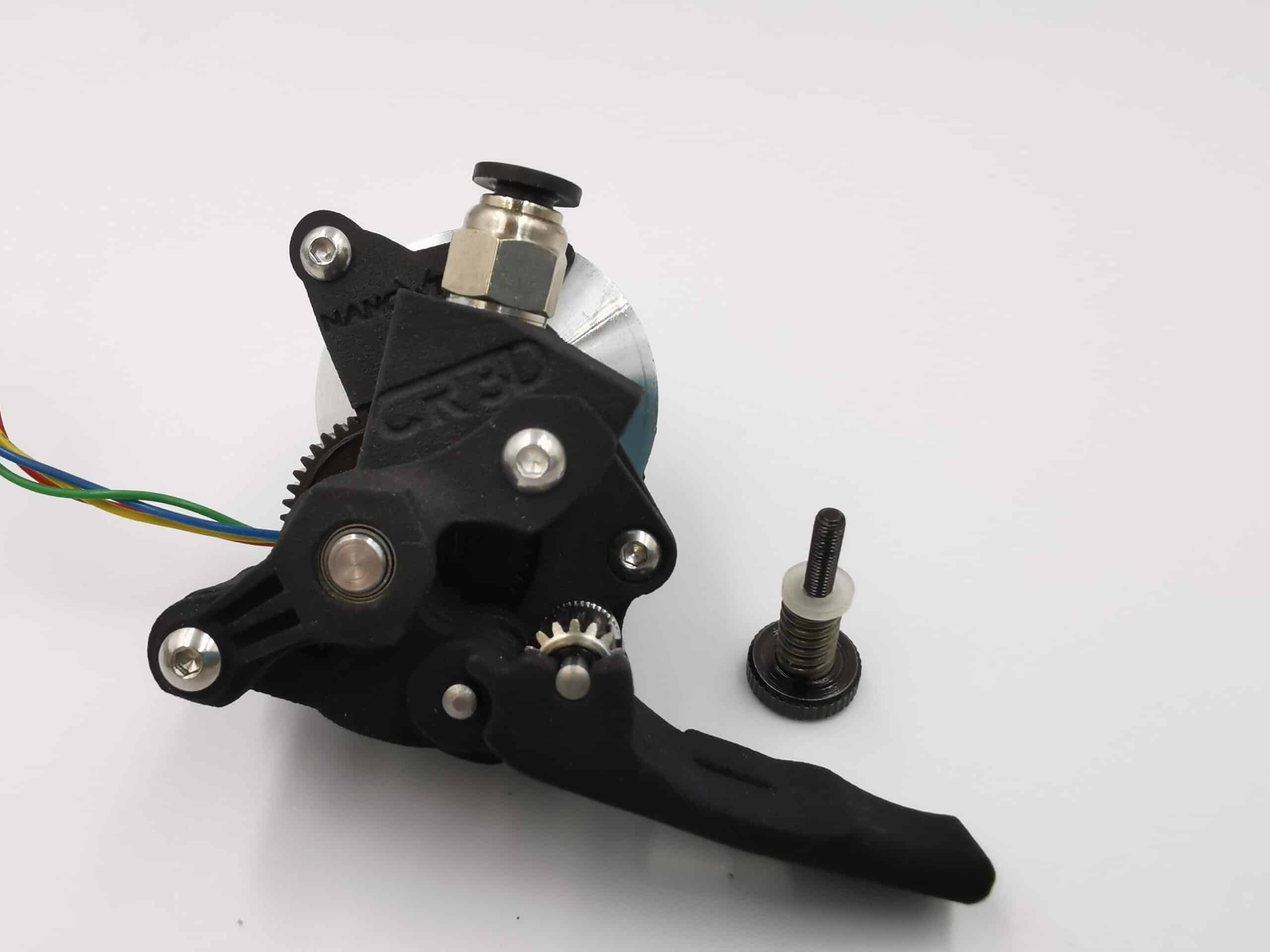

Schnellspanner

Um Materialwechsel im Handumdrehen durchführen zu können, betätigen Sie einfach den Schnellspannhebel, um die Spannung zu lösen und das zu wechselnde Material aus dem Extruder zu ziehen, halten Sie ihn aktiviert und legen Sie das neue Material ein.

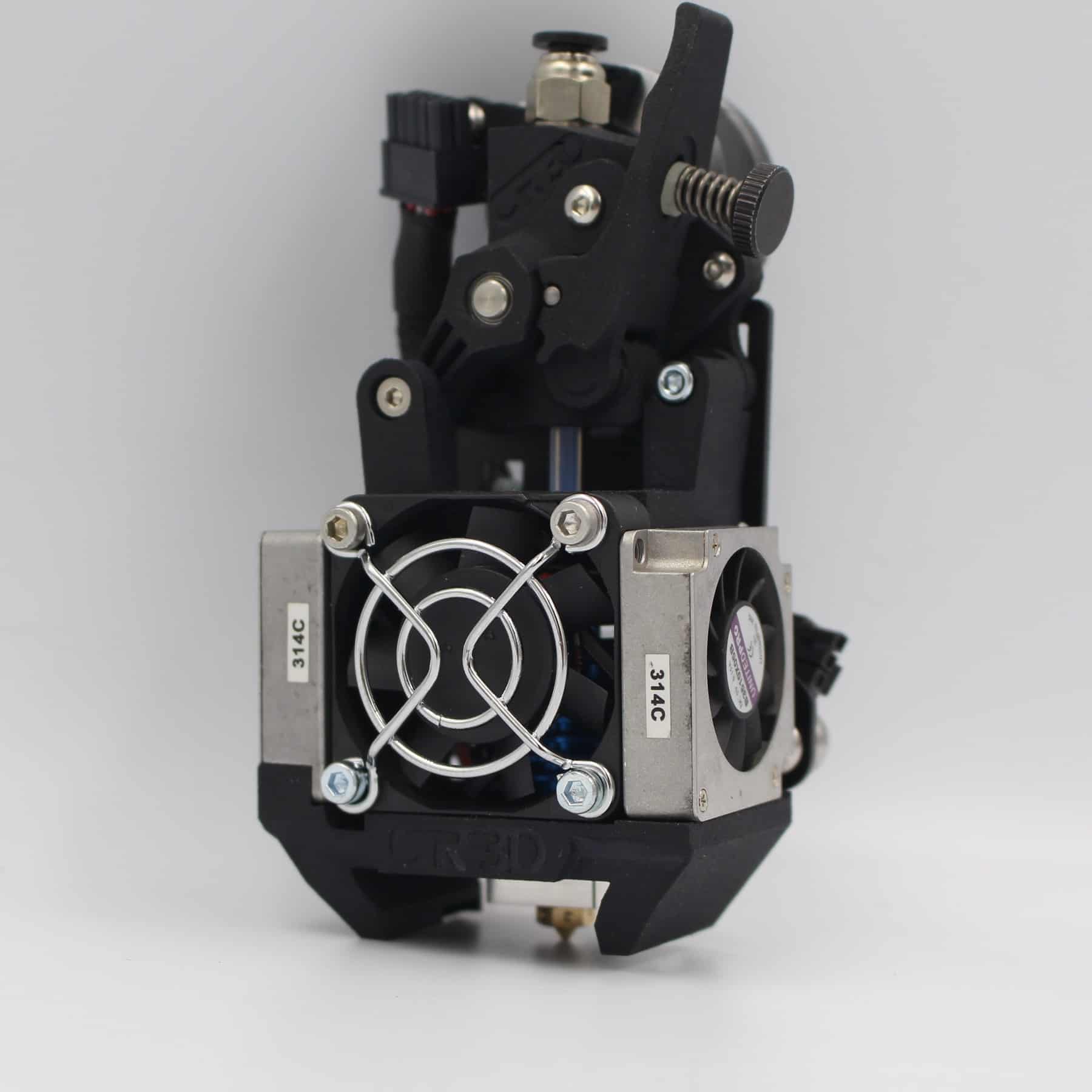

Flexible Montagemöglichkeiten

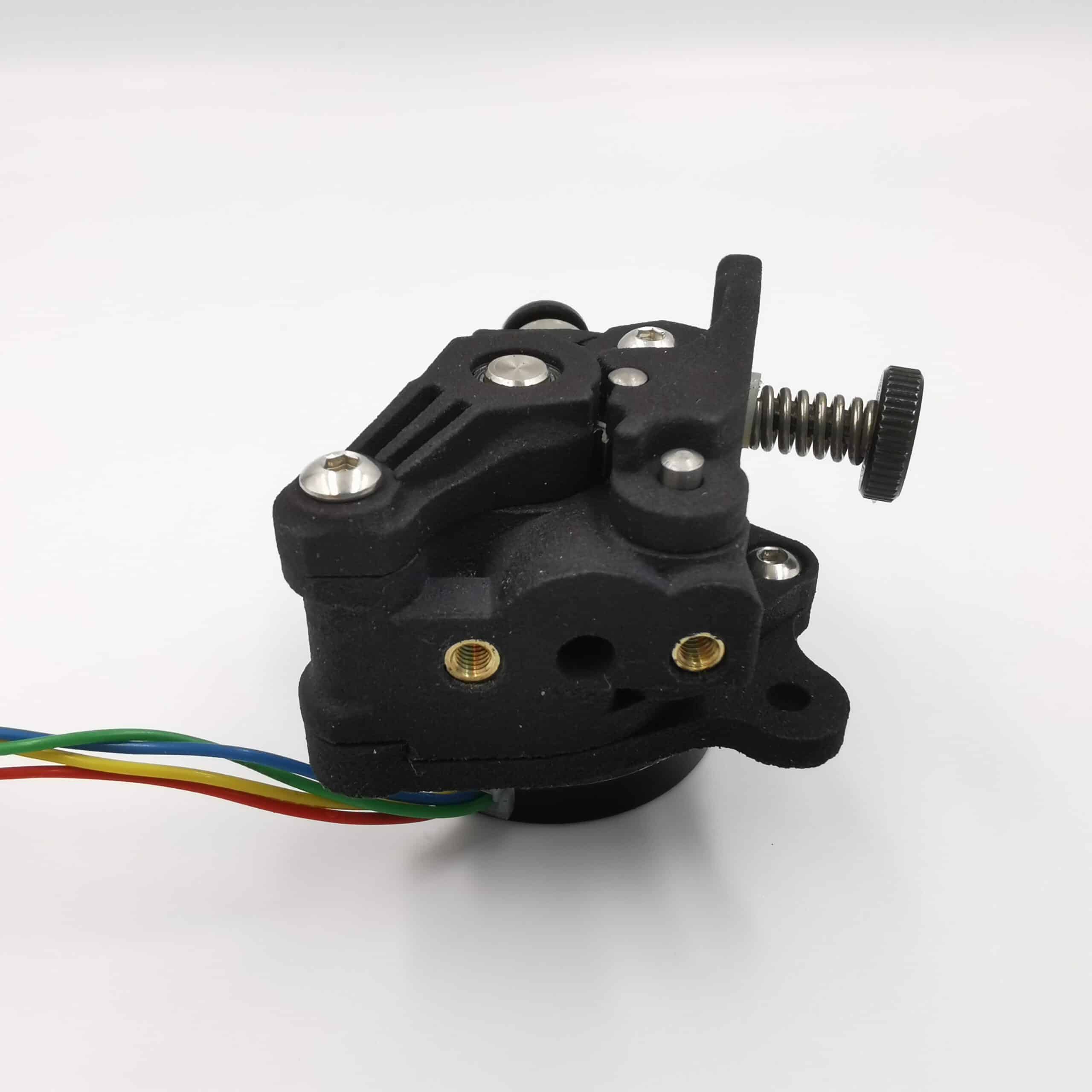

CR-3D NanoXtruder wird einfach über die hintere Platte des Extruders oder stehend durch die beiden Gewinde von unten befestigt.

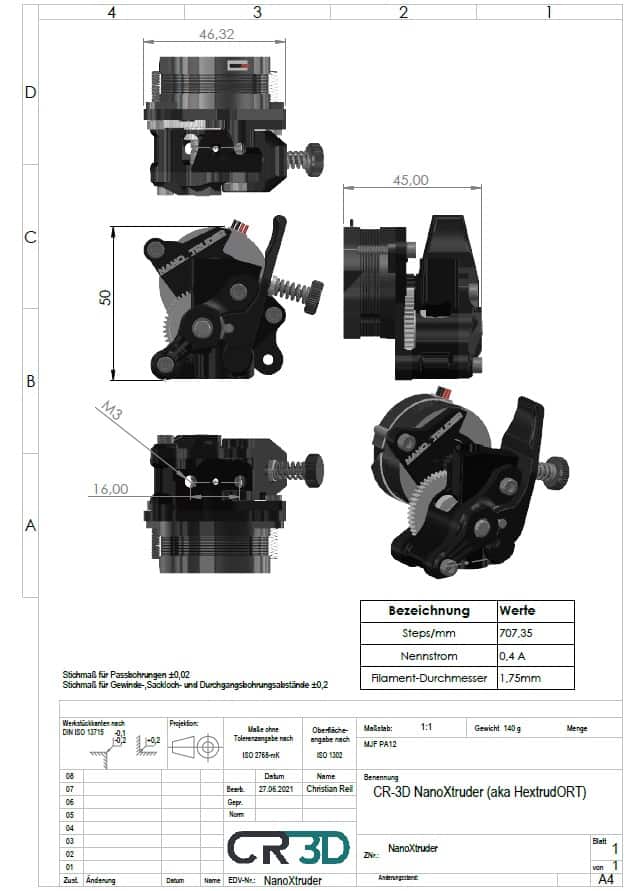

CAD-Dateien:

Wir haben die CAD Daten des Extruders auf Thingiverse veröffentlicht. Hier geht´s zu den Dateien…

Zusätzlich haben wir eine Aufnahme für das EVA System veröffentlicht. Hier geht´s zu den Dateien…



Lieferumfang

• Extruder Gehäuse
• BondTech Doppelzahnrad-Paar

Optional

Wir bieten optional den passenden Extrudermotor von LDO (36STH20) mit an. Dieser kann im Konfigurator dazugebucht werden.



Firmware Einstellungen

Beispiel RepRap-Firmware (Duet3D):

M92 E707.35 ; set steps per mm

Steps / mm	707,35
Maximaler Fluss unter Annahme: – 8rev/sec motor max – 1.75 Filament	87,05 mm³/s
